植筋概况

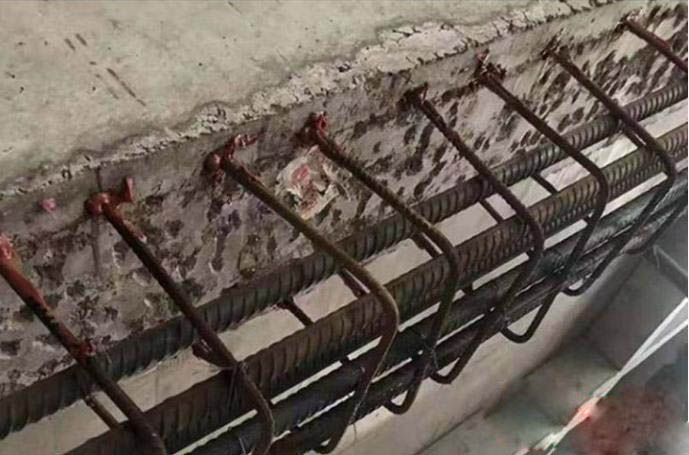

工程需在结构上植筋，原混凝土柱加大截面加固均需要植筋，植筋规格依据设计图纸主要有 Ф 10、 Ф16、Ф 25，按照设计图图要求钢筋植入深度。

施工准备

（1）主要机具：水钻（用于打水钻孔） ，电锤（用于打电锤孔） ，角磨机，钢丝刷。

（2）辅助机具：手吹风，空压机，注胶器，搅拌器，棉丝，毛刷，墨斗，墨水，线坠， 水平尺，盒尺，红蓝铅笔等。

（3）主要材料：植筋结构胶、钢筋、丙酮。

（4） 作 业 条 件 ： 1）施工前先清理施工区域内的所有障碍物，清除施工面浮土及灰皮。

根据图纸标注尺寸，放出植筋现场位置点。

夜间施工时，应合理安排工序，防止错植，施工场地应根据需要安装照明设施，在危险地段应设置明显标志。

熟悉图纸，做好技术交底。

工艺流程：

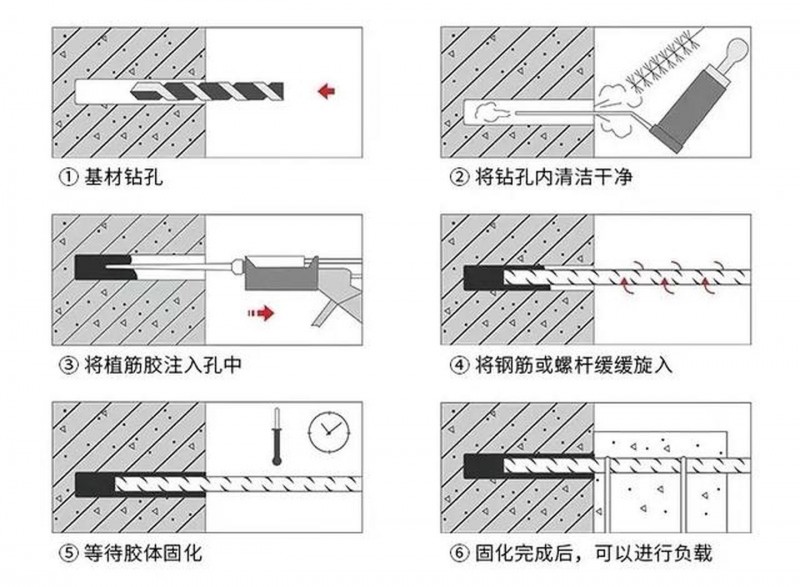

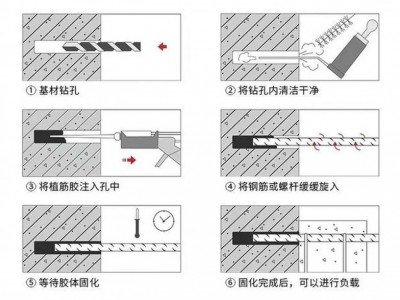

放线、验线→钻孔→清孔→钢筋除锈→注胶植筋→报验

操作要点

（ 1） 放 线 、 验 线1）放出钢筋植筋的点位线

2）复核点位线位置无误后，采用电钻钻孔

（2） 钻 孔1）根据设计要求，确定植筋钻孔规格和植筋深度。

接好电锤（水钻）电源，进行钻孔施工。

钻孔施工完成，检查成孔直径及深度。

（ 3） 清 孔1）用手吹风或其它设备吹出植筋孔内灰尘。

用毛刷或棉丝将植筋孔擦拭干净。

用棉丝封堵植筋孔口待用。

请甲方、监理、总包负责人，对成孔进行验收。

（ 4）注胶植筋

将植筋结构胶装在胶枪上，将胶注入孔内 2/3 ，把除锈后的钢筋旋转缓慢插入洞内， 直至达到洞底部为止。锚固胶体从洞口溢出，则植筋合格。

植筋完成后，作临时固定，在2h 内不得人为扰动，以保证植筋质量。

质量标准

（ 1）植筋必须符合设计要求及加固行业施工规范。

（ 2）允许偏差项目，见下表：

序号 项目 允许偏差 /mm 检验方法

1 植筋深度 ＋ 20，－ 5 用盒尺检查

2

2.6 成品保护 植筋孔径 ＋ 4， 用盒尺检查

清完孔后，将成孔用棉丝封堵，避免灰尘落入。

植筋完成后，应做好临时固定，固化期内不得人为扰动，必要时派专人看护。

2.7应 注 意 的 质 量 问 题1）植筋结构胶严格按照比例配制，必须搅拌均匀。 2）植筋钻孔前必须放线，所钻植筋孔一定要保证与施工面垂直。3）植筋规格及孔深严格按照设计要求、行业规范施工。 4）植筋孔必须清理干净并保持干燥。

4、原混凝土柱加大截面加固法
